Energiequelle Luft

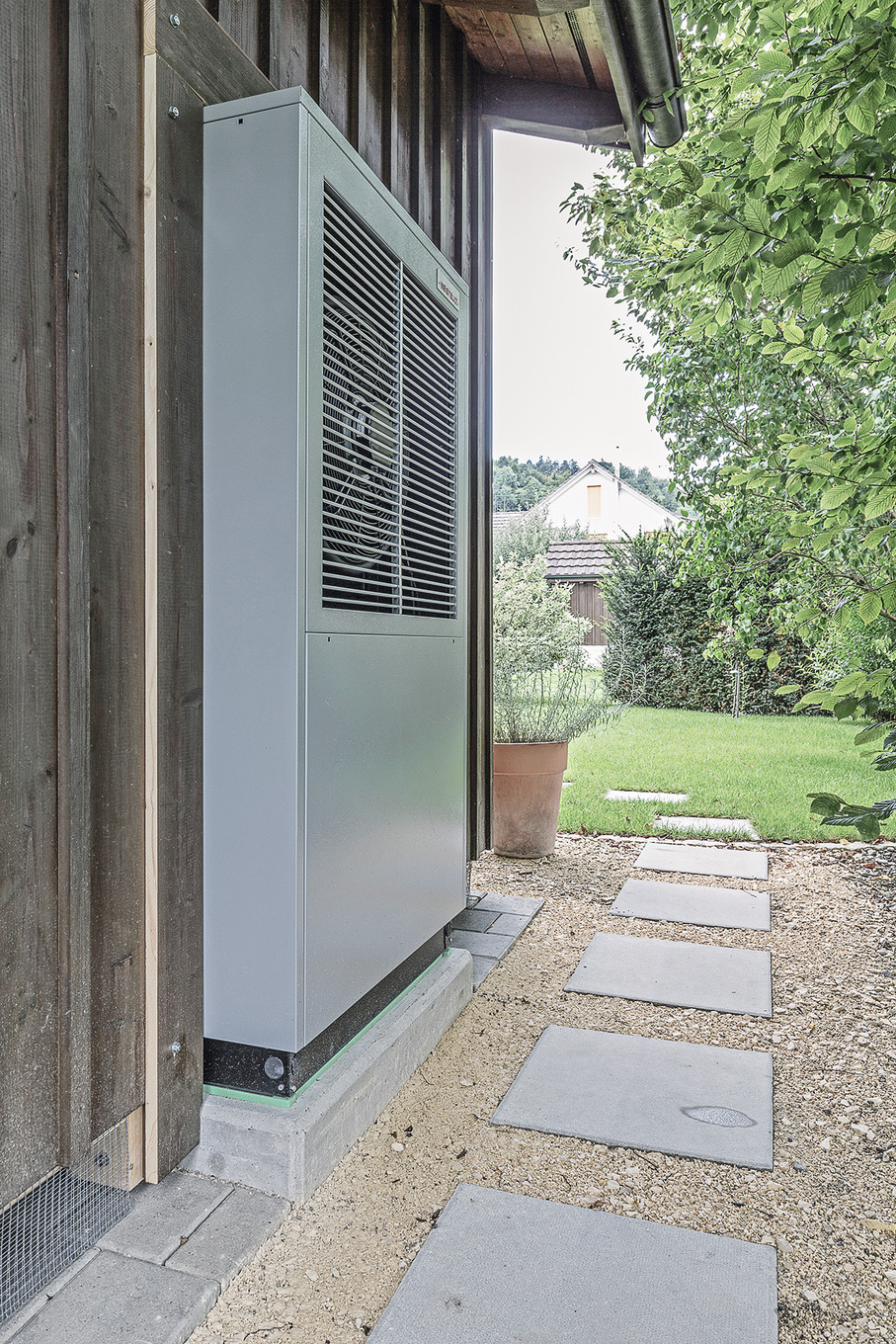

In Embrach kommt in einem Einfamilienhaus eine Luft-Wasser-Wärmepumpe mit Aussenaufstellung zum Einsatz.

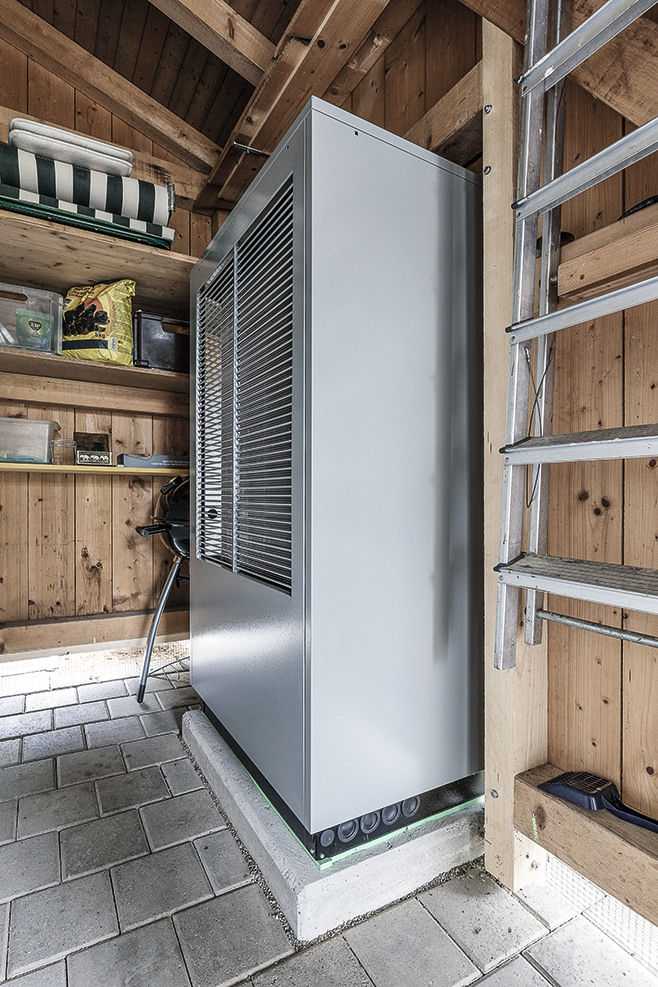

gun. In einem Einfamilienhaus in Embrach war die bestehende Ölheizung mit Warmwasser (rein elektrisch) etwas in die Jahre gekommen. Auch bildete sich unangenehmer Ölgeruch in der Waschküche. Fazit: Eine neue Heizung musste her. Bei der neuen Lösung wollte man auf die Einhaltung der MuKEn 2014 (Mustervorschriften der Kantone im Energiebereich) achten. Der Umweltschutzgedanke stand also im Vordergrund. Auch wollte man generell weg von der Ölheizung und der Warmwassererwärmung über das Heizsystem. Durch die Lage des Hauses war ein alternatives System wie Solar oder Erdsondenbohrung kaum realisierbar.Für die Evaluation und die Ausführung spannte man den erfahrenen und kompetenten Heizungsfachbetrieb Kägi Heizungsservice aus Winkel ein. Gewählt wurde eine Weishaupt-Luft-Wasser-Wärmepumpe zur Aussenaufstellung (WWP L9 AD) mit einem Weishaupt-Kombi-Speicher (WKS) für Trink- und Heizungswasser. Aufgrund der Platzverhältnisse hatte der Hauseigentümer eine spezielle Idee: Die Wärmepumpe sollte zur Hälfte im Schopf und zur Hälfte im Freien platziert werden. Den Aussensockel dazu sowie den Graben hatte er selber geplant und gebaut. Der Kombispeicher fand seinen Platz in der Waschküche, dort, wo vorher die Ölheizung stand.
Überzeugende Funktionsweise
Die Luft-Wasser-Wärmepumpe funktioniert folgendermassen: Umgebungsluft wird vom Ventilator angesaugt und dabei über den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemittel) übertragen. Mit Hilfe eines elektrisch angetriebenen Verdichters wird die aufgenommene Wärme durch Druckerhöhung auf ein höheres Temperaturniveau «gepumpt» und über den Verflüssiger (Wärmetauscher) ans Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der Umwelt auf ein höheres Temperaturniveau anzuheben. Die Luft-Wasser-Wärmepumpe besteht aus den Hauptbauteilen Verdampfer, Ventilator und Expansionsventil sowie dem geräuscharmen Verdichter, dem Verflüssiger und der elektrischen Steuerung.
Entscheidend für das Arbeitsgeräusch einer Luft-Wasser-Wärmepumpe ist nicht zuletzt die Geometrie der Ventilatorflügel und die Luftführung. Die Weishaupt-Geräte arbeiten nach dem Vorbild der Natur. «Eulenflügel» nennen die Ingenieure die äusserst leisen Rotorblätter. Durch die verbesserte Luftführung im Inneren der Wärmepumpe kommt es zu weniger Verwirbelungen der Luftströmung, und die Strömungsgeräusche werden auf ein Minimum reduziert. Die Schallleistungswerte im Nachtbetrieb sind mit 53 bis 54 dB(A) so gering, dass eine Aufstellung auch im reinen Wohnbereich problemlos möglich ist. Der Mindestabstand zu schutzbedürftigen Räumen (wie zum Beispiel dem Schlafzimmer des Nachbarn) beträgt bei freier Aufstellung lediglich 3,6 Meter.
Durch Umkehrung des Arbeitsprinzips wird aus der Wärmepumpe eine effiziente Kühleinrichtung, die bei Aussentemperaturen zwischen 10 und 45 °C für angenehmes Klima im Haus sorgen kann. Verdampfer und Verflüssiger werden in ihrer Wirkungsweise umgekehrt. Das Heizwasser gibt über den nun als Verdampfer arbeitenden Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdichter wird das Kältemittel auf ein höheres Temperaturniveau gebracht. Über den Verflüssiger (im Heizbetrieb Verdampfer) wird die Wärme an die Umgebungsluft abgegeben.
Dank zwei Elektroheizstäben ist eine Legionellenfunktion auch ohne Heizbetrieb möglich. Damit ist für eine hygienische Sicherheit in allen Betriebszuständen gesorgt. Die Legionellenfunktion ist auch im ausgeschalteten Wärmepumpenbetrieb möglich.

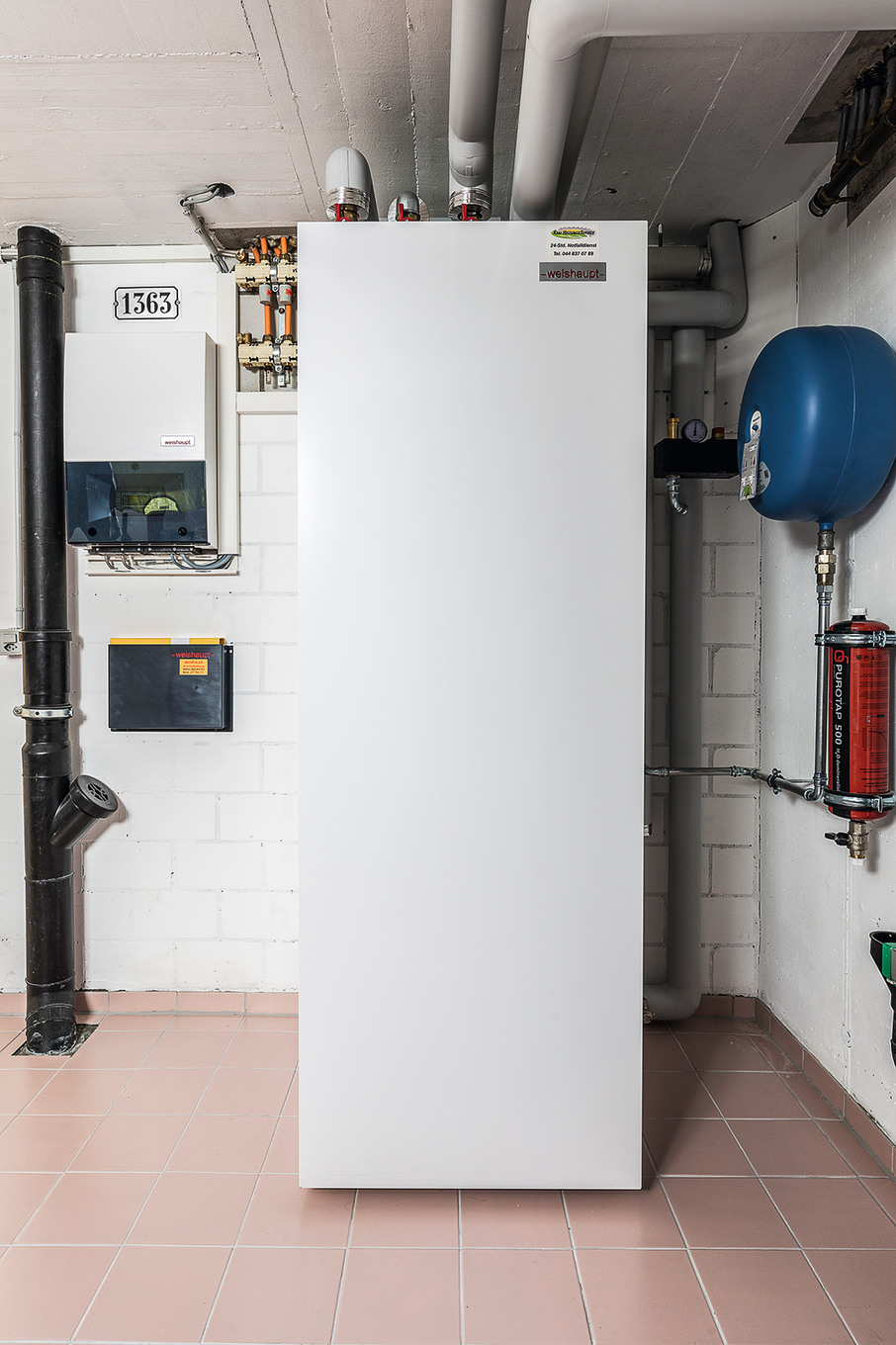

Mit dem Kombispeicher WKS, welcher eine fertige Installationseinheit ist, wird der Montageaufwand der Wärmepumpenheizung stark reduziert, da der Kombispeicher alle Komponenten, die für die Verbindung der Wärmepumpe mit dem Heizkreis erforderlich sind, in einem kompakten Gehäuse vereint, was eine deutliche Senkung der Kosten zur Folge hat.
Der Kombispeicher enthält einen 100 Liter Pufferspeicher, Hydraulikkomponenten, eine Umwälz- und Zirkulationspumpe sowie eine elektrische Zusatzheizung. Ausserdem ist er mit einen integrierten Warmwasserspeicher von 300 Liter (mit Doppelwendel-Wärmetauscher) ausgestattet.
